Tehnička dokumentacija – radionički crtež

Tehnički crtež predstavlja osnovni dokument prema kome se izrađuju i kontrolišu mašinski delovi i sklopovi montiraju u mašine. Prema tehničkim crtežima grade se i montiraju mostovi fabričke hale, zgrade, električni uređaji, saobraćajna sredstva… Može se reći da celokupna prirodna delatnost u tehnici obavlja se na osnovu tehničkog crteža. Zato tehnicki crtež mora dati jasnu predstavu o obliku i dimenzijama objekta, dozvoljena odstupanja mera i oblika, kvalitet obrađenosti površine, materijal i podatke o njegovoj termičkoj obradi, kao i druge jasne podatke neophodne za izradu i kontrolu. Na osnovu svega ovoga moze se zaključiti da tehnički crtež predstavlja sredstvo sporazumevanja konstruktora, proizvođača i krajnjeg korisnika nekog prizvoda.

Podela tehničkih crteža se vrši na osnovu sadržaja, namene, načinu izrade i načina prikazivanja.
Prema sadržaju tehnički crteži se dele na:

  •  sklopni crtež – prikazuje pojedine sklopove koji sačinjavaju funkcionalnu celinu
  •   crtež detalja – crtež prema kojem se izrađuje objekat

Prema nameni tehnički crteži se dele na:

  •  projektni crtež – prikazuje oblik objekta sa najvažnijim proračunima
  •  instalacijski crtež – prikazuje razvod električnih ili cevnih vodova
  •  montažni crtež – prikazuje način sastavljanja složeneog uređaja
  •  situacijski crtež – prikazuje položaj objekta u određenom prostoru
  •  šematski crtež – pojednostavljeni crtež izrađen upotrebom simbola i oznaka
  •  radionički crtež – prikazuje jedan deo sa svim elementima za izradu u radionici
  •  dijagram – grafički prikaz funkcijskih veza različitih veličina
  •  patentni crtež –  prikazuje ideju nekog projekta

Prema načinu izrade crteža razlikujemo:

  •  izvorni crtež (original),
  •  kopiju,
  •  skicu.

Prema načinu prikazivanja objekta razlikujemo:

  •  ortogonalni crtež – prikaz trodimenzionalnog objekta pomoću skupa dvodimenzionalnih projekcija,
  •  aksonometrijski crtež – prostorni prikaz.

Tehnička dokumentacija jeste skup projekata koji se izrađuju radi: utvrđivanja koncepta objekta, razrade uslova, načina izgradnje objekta i za potrebe održavanja objekta. To je glavna definicija definisana pravnim aktom. Nas zanima radionički crtež nekog dela ili sklopa mašinskog uređaja. A samom tehničkom dokumentacijom nekog projekta ćemo se baviti u budućnosti.

Nekoliko osnovnih stvari moramo da znamo: standardi koji se koriste, veličine papira na kojima se crta crtež, zaglavlja i pravila kotiranja.
Standardni koji se koriste u Srbiji su sledeći:

  • Tehničko pismo: SRPS A.A0 101. SRPS A.A0 102. SRPS A.A0 103
  • Formati crteža: SRPS A.A0 104.
  • Razmere: SRPS A.A0 106.
  • Opšti principi prikazivanja: SRPS A.A0 110.
  • Zaglavlja: SRPS A.A0 140.
  • Sastavnice: SRPS A.A0 141.
  • Kotiranje: SRPS A.A0 114.
  • Tolerancije oblika i položaja: SRPS A.A0 243.
  • Označavanje stanja površina: SRPS A.A0 065.
Formati crteža
  • Osnovni format je označen sa A0
  • Manji formati se dobijaju polovljenjem većeg formata po dužoj stranici, a njihove oznake su A1, A2, A3 i A4



Osnovni podaci koje mora sadržati zaglavlje su

  •  naziv crteža
  •  razmera
  •  broj crteža
  •  naziv firme u kojoj je crtež izrađen
  •  imena i potpisi osoba odgovornih za crtež
Izgled zglavlja za A4
  • Bez obzira na to crta li se predmet u stvarnoj veličini, umanjeno ili uvećano, u crtež se uvek unose stvarne mere predmeta.
  • Razmera se upisuje u odgovarajuće polje zaglavlja
  • Oznaka razmere sadrži reč “razmera”, slovo R ili samo brojke
Tipovi linija
Kotiranje tehničkog crteža

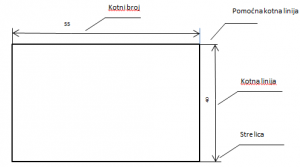

Elementi kotiranja
Primeri
Vrste kotranja
Simetrično kotiranje
Paralelno kotiranje
Redno kotiranje
Kombinovano kotiranje
Primeri kotiranja određenih elemenata
