”Čarobnjak” – element za bušenje definisanih rupa/otvora
Command Manager: Features/Hole wizard
Menu: Insert/ Features /Hole

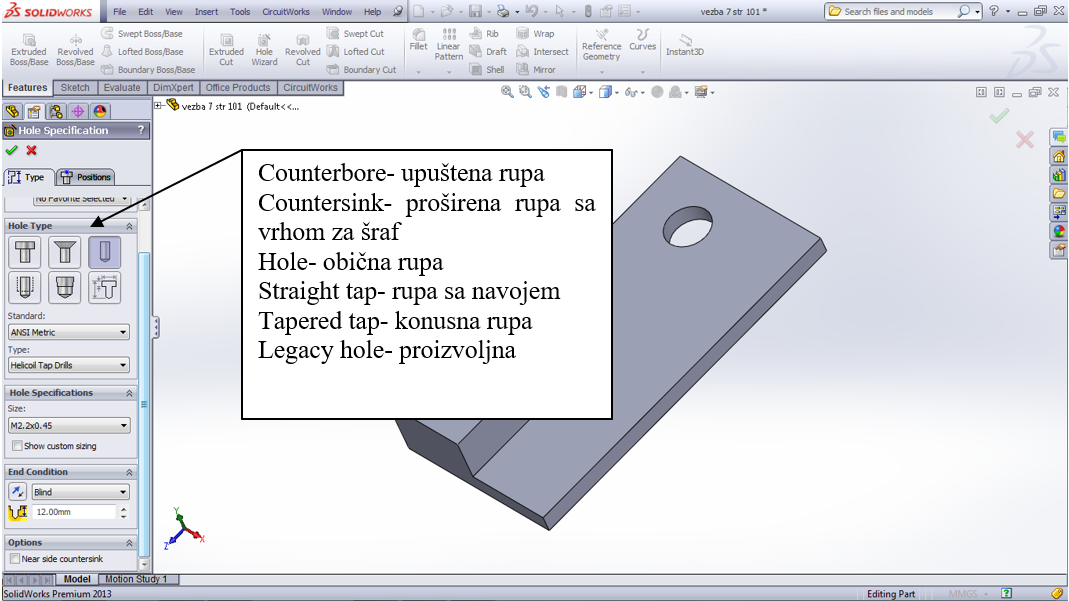

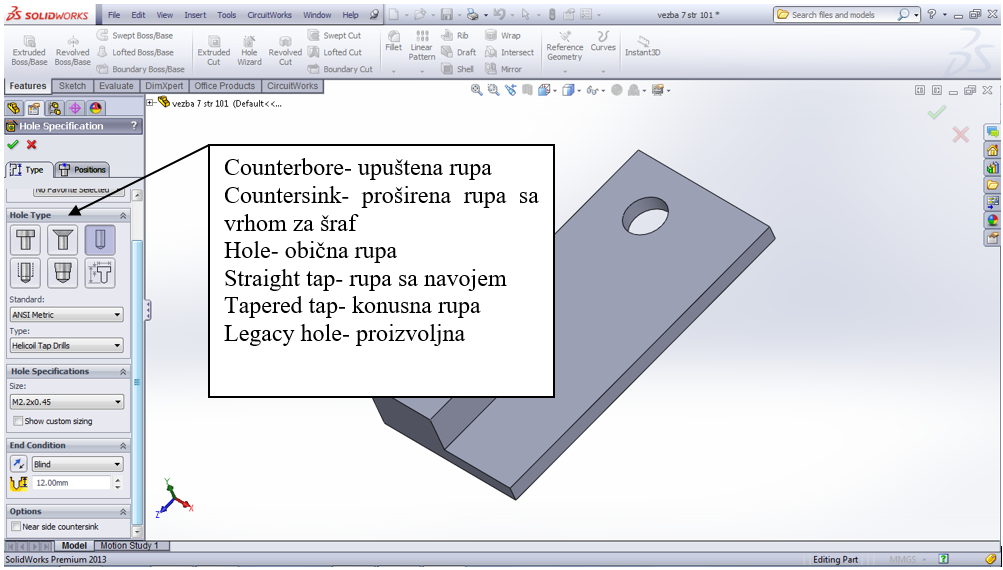

Kada hoćemo da probušimo neki deo u vidu rupe ili otvora, koristićemo krug kao 2D entitet i Extrude Cut kao alat, a ako nam je definisan otvor (npr. M10x1.5) za neki alat u proizvodnji onda koristimo Hole Wizard. Na slici je dat prikaz prozora kada aktiviramo ovaj element.
Ponuđene su dve podkartice: Type i Positions.
Preporuka je da se prvo definiše na kom mestu će se nalaziti otvor, pomoću taba Positions. Kako se to radi? Kliknemo na površinu gde želimo da bušimo i onda dimenzionišemo poziciju otvora pomoću Dimensions sa Sketch kartice iz Command manager-a. Vratimo se na tab Type i izaberemo odgovarajući otvor, standard i dimenziju otvora (što je već definisano na radioničkom crtežu ili zadatku). U vežbi F3 možete videti nekoliko primera različito definisanih otvora.
